上海 Polycold PFC-552HC,PFC-672HC,PFC-1102HC 水汽深冷泵/冷凍機閱讀數: 18285
Polycold PFC-552HC,PFC-672HC,1102HC 冷凍機
上海伯東 Polycold 快速回圈水汽深冷泵（冷凍機）采用 Polycold 公司低溫冷凍技術，其工作原理依然是麥斯納（Meissner）吸收原理。使水汽分子在低溫盤管（Cryocoil）的超低溫表面上凝結，從而達到捕集水汽的目的。這種低溫盤管（Cryocoil）直接裝在真空腔體內，系統不再受接頭、進氣管、閥和擋板等冷傳導的影響，低溫盤管的安裝不需要高真空閥，可在任何系統中方便地進行。
Polycold 快速水汽深冷泵運作原理：
Polycold Fast Cycle Water Vapor Cryopump 快速回圈水氣低溫泵-冷凍機 (PFC)。PFC低溫冷凍技術，其工作原理是利用麥斯納（Meissner）吸收原理，使水氣分子在低溫盤管（Cryocoil）的超低溫表面上凝結有效地奪取水蒸氣，通常在高真空系統（High Vacuum）內殘余氣體最主要是由 65% 到 95% 的水氣分子組成，水氣分子是最典型地具有副作用的污染氣體。Polycold 系統可把水氣快速地從真空系統中抽除,能為您縮短抽真空的時間達 20% 到 100%，提高產量以及產品品質，賺取更高的利潤。

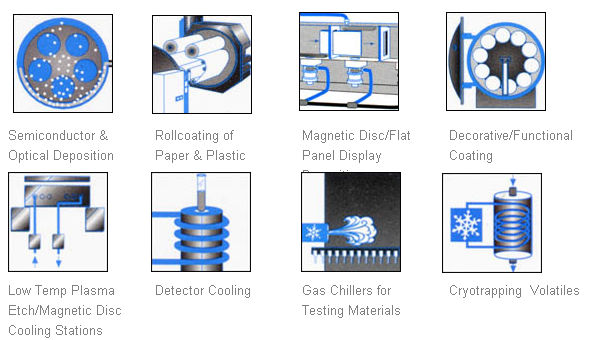

Polycold 快速回圈水汽深冷泵產品應用領域：
Polycold 公司擁有優越以及領先的冷卻技術，可應用市場非常廣范- 從半導體(semiconductors),太陽能薄膜制程 (Thin Film Solar Processes),光纖市場(optical networking),平板顯示(flat panel displays),光學鍍膜(Optical Coating、卷繞鍍膜(web coating)，裝飾鍍膜(decorative coating)。探測器冷卻(detector cooling)技術可應用在航空(aerospace), 望遠鏡(telescopic), 以及實驗室設備(laboratory requirements)。
我們提供最新技術的完整冷卻方案，幫忙客戶減少生產費用, 改進制程表現, 提高工作場所安全和增加生產可靠性。
Polycold PFC-552 HC,PFC-672 HC,PFC-1102 HC 冷凍機技術參數：
|
型號 |
550 HC |
552 HC |
670 HC |
672 HC |
1100 HC |
1102 HC |
|
標準性能 |
||||||
|
最大負載 |
1000 |
1000 |
1500 |
1500 |
3600 |
3600 |
|
最大抽速 |
74,500 |
74,500 |
104,300 |
104,300 |
298,000 |
298,000 |
|
極限真空 |
3X10E-9 |
3X10E-9 |
8X10E-9 |
8X10E-9 |
4X10E-8 |
4X10E-8 |
|
起始工作壓力 atm |
1 |
1 |
1 |
1 |
1 |
1 |
|
除霜時間min |
4 |
4 |
4 |
4 |
7 |
7 |
|
低溫盤管，連接管路 |
||||||
|
盤管表面積 m2 |
0.5 |
0.5 |
0.7 |
0.7 |
2 |
2 |
|
單管路 PFC |
||||||
|
盤管直徑 |
12 |
12 |
16 |
16 |
16 |
16 |
|
每一盤管長度 m |
13.3 |
13.3 |
14 |
14 |
40 |
40 |
|
雙管路 PFC/PFC |
||||||
|
盤管直徑 |
10 |
10 |
12 |
12 |
16 |
16 |
|
每一盤管長度 m |
7.96 |
7.96 |
9.28 |
9.28 |
20 |
20 |
|
最大功率 |
6 |
6 |
8.3 |
8.3 |
19.2 |
19.2 |
|
電壓 V |
200 |
200 |
380 |
380 |
380 |
380 |
|
噪音 |
71 |
71 |
72 |
72 |
81 |
81 |
|
占地空間M3 |
13 |
13 |
16 |
16 |
27 |
27 |
|
重量 kg |
408 |
408 |
478 |
478 |
544 |
544 |
Polycold PFC-552 HC,PFC-672 HC,PFC-1102 HC 冷凍機產品優勢：
1. 溫度可到 -100℃ to -150℃。
2. 最大吸附熱量為 3600 Watts。
3. 最大水汽抽氣速度為 200,000 l/s，真空可達到 1.5*10E-12 torr (2*10E-12mbar)。
4. 提供快速的抽水汽速度，在高真空系統中可縮短 65%-95% 的抽氣時間。
5. 使用綠色環保無氟冷煤。
6. 在高真空系統中吸附水汽，縮減抽真空時間多達 25% -75%。
7. 高速水汽抽氣速度從 100,000l/s 到 200,000 l/s
8. 提高您現有真空系統生產能力的 20% 到 100%。
9. 改善鍍膜的品質，提高薄膜的附著力和多層鍍膜能力。
10. 降低生產成本。
11. 效果優于液態氮。

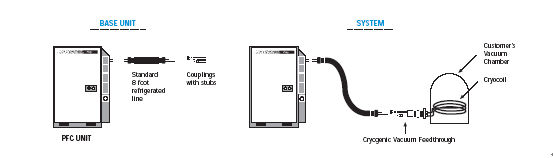

Polycold PFC-552 HC,PFC-672 HC,PFC-1102 HC 冷凍機連接設備方式：
Edwards 旗下 Polycold ® 冷凍機(水汽深冷泵)，超過40年的冷凍機設計制造經驗。Polycold 冷凍機輔助抽真空，適用于收集高真空腔體內殘余水汽和油氣并顯著提升產能和鍍膜質量。Polycold 冷凍機廣泛應用于光馳、歐瑞康、Applied 等鍍膜和半導體廠商。上海伯東是美國 Polycold 冷凍機代理，全權負責 Polycold 銷售.
Polycold PCC 緊湊型深冷泵
上海伯東代理美國 Polycold PCC 緊湊型深冷泵, 采用新一代 CryoTiger® 技術, 不需要液氮制冷, 可重復使用降低企業成本, 占地面積小, 低振動排熱系統能夠保持溫度低至 -203ºC。

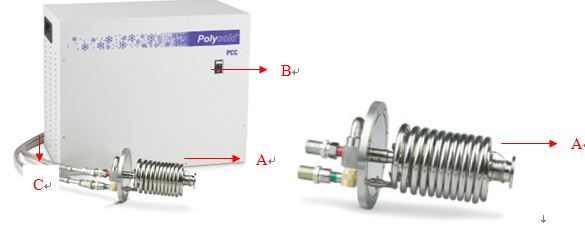

Polycold PCC 緊湊型深冷泵組成：
A. 冷卻端 *
B. 制冷壓縮機
C. Gas Lines:
D. 冷媒(混合制冷劑)
* 可選標準型或高性能
Polycold PCC 緊湊型深冷泵功能特點：
耐用的低振動冷卻端, 任意方向使用
緊湊設計, 占地面積小
快速降溫, 冷卻至 -203°C
閉式循環壓縮機, 它使用氣體混合工藝和創新油污管理, 靜音設計
不需要液氮制冷, 可重復使用降低企業成本
Polycold PCC 緊湊型深冷泵技術參數：
|
參數 |
標準冷卻端 |
高性能冷卻端 |
|
重量 KG |
1.5 |
1.8 |
|
真空絕緣要求 torr |
≤ 10-4 |
≤ 10-4 |
|
烘烤溫度 |
100°C |
100°C |
|
制冷性能 |
||
|
冷卻時間(不加負載) |
NF blends* |
PT-30: -128°C 19分鐘 |
|
每種混合氣體的最大制冷能力 |
NF-55: 50 Watts @ -55°C * |
PT-30: 32 Watts @ -128 °C |
|
溫度穩定性 |
+/- 1.0 K. Performance with |
|
* NF 表明不易燃的氣體。
* 50Hz 操作時冷卻性能略低
Polycold PCC 緊湊型深冷泵應用領域：
高分辨率數字成像, 分析化學, 生命科學, 材料分析, 半導體檢測, 科學研究及水蒸氣低溫捕集等, 上海伯東是美國 Polycold PCC 緊湊型深冷泵代理.
真空鍍膜機加裝 Polycold
真空鍍膜機(濺鍍、蒸鍍)一般使用油擴散泵抽真空，腔體內會殘留大量水汽和油蒸汽，不但影響抽真空的時間，水汽和油蒸汽還是鍍膜工件主要的污染源，從而影響鍍膜產品的產量和質量。真空鍍膜設備通過加裝上海伯東代理的美國 Polycold 冷凍機（水汽深冷泵）在真空度 10-2 至 10-8 mabr 之間快速吸附真空腔內殘余水汽和油氣，真空抽氣時間縮短 75%，企業產能可增加 20% 到 100%，Polycold 冷凍機目前已廣泛加裝在光馳 Optorun、新柯隆 Shincron、萊寶 Leybold 真空鍍膜機。
上海伯東 Polycold 冷凍機利用新型無毒環保型冷媒，可完全替代目前液氮 LN2 冷凍法。與傳統 LN2 冷卻法對比，冷媒可循環使用，更加降低了企業成本。與高溫烘烤方法對比，高溫烘烤只是把水分子從基片表面遷移，使基片減少對水蒸氣的吸附，但是水蒸氣還是存在于腔體內，依然影響抽氣效率。Polycold 冷凍機是將 90% 以上的水分子吸附在低溫盤管（Cryocoil）的表面，同時吸附掉真空腔內部分油分子，如果在真空腔水冷阱的上面放置 Polycold 冷阱，不僅能吸抽水汽還可以防止擴散泵返油。
目前在售 Polycold 型號：
|
型號 |
|||||
|
最大負載 Watts |
4,000 |
2,500 |
1,000 |
1,500 |
3,600 |
|
抽水汽效率 l/s |
220,000 |
140,000 |
50,000 |
70,000 |
200,000 |
|
極限真空 mbar |
7 x 10-8 |
1 x 10-9 |
3x10-9 |
8x10-9 |
4x10-8 |
* Polycold PFC-1102 HC 已經停產，替代型號 MaxCool 4000 H
美國 Edwards 旗下 Polycold 冷凍機(水汽深冷泵)，超過40年的冷凍機研發及制造經驗。Polycold 冷凍機輔助抽真空，在真空度 10-2 至 10-8 mabr 之間快速吸附真空腔內殘余水汽和油氣，幫助企業顯著提升產能和鍍膜質量。Polycold 冷凍機廣泛應用于鍍膜和半導體廠商。上海伯東是美國 Polycold 冷凍機代理，全權負責 Polycold 銷售.
