氦質譜檢漏儀用于直通閥檢漏

一、閥門檢漏需求

閥門的密封性能是考核閥門品質優劣的主要指標之一. 所以在設計生產閥門時就
要提高其密封性能, 并且在出廠前最后一道工序應對閥門做密封性檢測. 目前國內
許多閥門廠家使用水檢法和氣壓法進行氣密性檢測, 但是使用此方法只能檢到漏孔
比較大的情況, 一般最小可檢漏率1X10E-3 mbar l/s. 但隨著客戶對產品品質要求
的不斷提高, 水檢法和氣壓法已經無法滿足要求. 為了保證產品競爭, 許多廠家引
進了氦氣檢漏儀, 對于目前常用的檢漏方法, 氦氣檢漏法被公認為最先進可靠的方法之一.
而德國Pfeiffer 氦質譜檢漏儀具有體積小、重量輕、內部模組化設計、檢測維修方便、
使用簡單、一鍵式操作等優點受到廣大客戶的青睞.

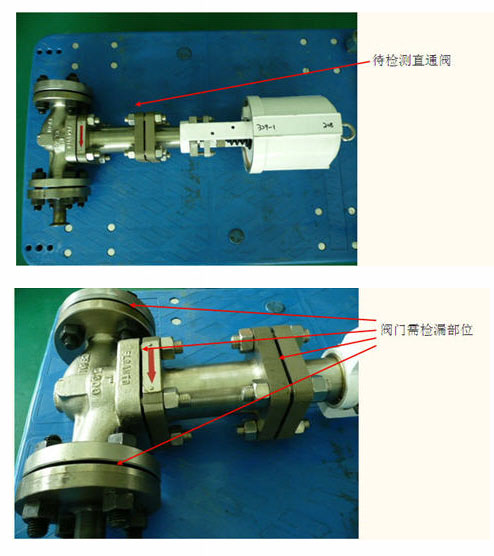

上海閥特流體主要生產銷售各種自動控制閥門, 部門產品出口到國外. 如下圖所示
為該司生產的直通閥, 用于有毒氣體設備, 為了作業人員安全及避免環境污染, 客戶
要求出廠前對閥門做氣密性檢測.

二、閥門檢漏方法
Pfeiffer HLT 系列氦質譜檢漏儀同時擁有兩種檢漏模式, 真空模式 (vacuum mode)
及正壓模式 (sniffer mode), 可根據客戶不同需求, 選擇不同的檢漏方法. 閥門多
采用檢漏儀的負壓模式既真空模式檢漏, 其最小可檢查漏率為5X10-12 mbar l/s.

三、閥門檢漏操作

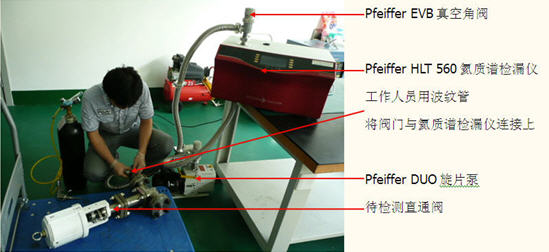

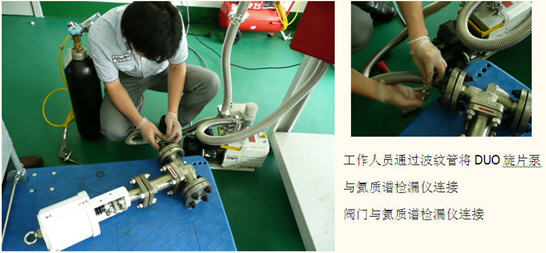

1. 如下圖所示, 工作人員用波紋管連接待檢測的直通閥與德國Pfeiffer HLT 560
氦質譜檢漏儀.





2. 啟動DUO 旋片泵, 直通閥抽真空, 同時啟動氦質譜檢漏儀并顯示一個漏率值. 當旋片泵
抽真空到達一定真空度（最高背壓為 25 mbar業界最高）時, 可以進行檢漏操作.

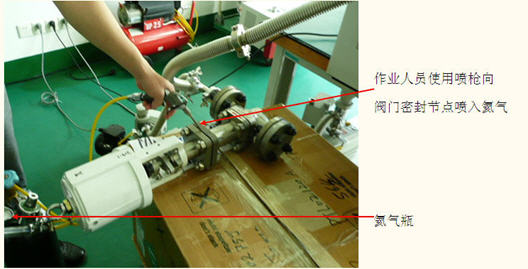

3. 如下圖工作人員向直通閥密封處和懷疑有漏的地方噴氦氣, 同時觀察檢漏儀上顯示的
漏率值有無變化.



4. 如果漏率值上升, 說明噴氦氣的地方有漏, 該被檢對象品質不合格. 如果漏率值能
達到要求, 該被檢物件合格, 檢漏檢測完成.
