氦質譜檢漏儀用于變壓器元器件檢漏

一、變壓器元器件檢漏需求
廈門某生產精品中、高壓電流、電壓互感器及開關柜配套的絕緣件, 電壓等級為3.6—-40.5kV. 年生產能力12萬臺. 為國內中壓互感器龍頭企業. 主要為廈門ABB開關有限公司、廈門ABB電器控制有限公司、馬來西亞ABB、澳大利亞ABB、南非ABB等國內外ABB開關柜制造廠及其它少量客戶做配套。

客戶的產品對絕緣性和密封性要求很高, 其中密封性對絕緣油的保持和絕緣性能非常重要. 絕緣性是通過材料和絕緣油來保證的, 密封性對產品的耐用性和5年后的絕緣性能起決定性作用.
客戶一直用 X-ray 探傷檢測機來做品質缺陷檢測, 但對輕微裂痕和輕微漏氣卻無能為力. ABB公司指定要求用Pfeiffer的氦質譜檢漏儀測出一個漏率值為標準

伯東公司代理的德國Pfeiffer的HLT系列氦質譜檢漏儀使用方便, 資料準確可靠, 外觀美觀; 體積小; 重量輕; 內部模組化設計, 檢測維修方便; 使用簡單、一鍵式操作; 許可權設定, 使操作與管理人員許可權不同, 不至誤操作改變?cè)O(shè)定參數.

二、變壓器元器件檢漏操作

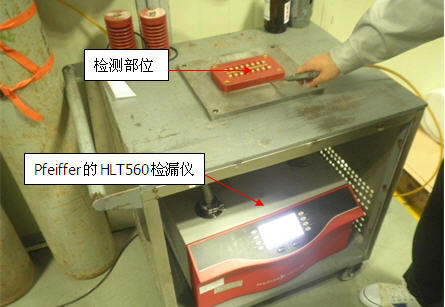

示意圖如下:

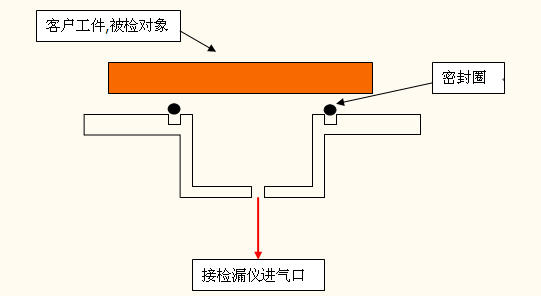

如上圖片, 客戶被檢物件為一平板狀工件, 為樹脂材料上嵌了一些金屬件, 現在需要檢測整個平板上是否有漏氣, 檢漏示意圖如下:




實際操作如下:
(1) 將工件安裝在夾具上, 然后啟動氦質譜檢漏儀.
(2) 在工件上的金屬件和樹脂間噴氦氣(He)(懷疑漏的地方), 觀察氦質譜檢漏儀上漏率的數值,如有必要可紀錄下來.
(3) 檢漏完成后, 停止氦質譜檢漏儀, 取下工件.
