氦質譜檢漏儀電廠凝汽器檢漏
江蘇某發電有限公司低壓凝汽器出現真空系統嚴密性差的問題, 通過上海伯東推薦采購德國 Pfeiffer 氦質譜檢漏儀 ASM 340 利用真空查漏技術圓滿解決這類問題.

該發電廠對低壓凝汽器進行常規檢修, 機組啟動并網一段時間, 發現低壓側凝汽器真空數據異常. 低壓側凝汽器壓力高于高壓側凝汽器壓力 0.2kPa 左右, 正常標準應低于高壓側凝汽器壓力 0.8 kPa左右, 偏差數值將近１kPa. 通過真空嚴密性試驗發現低壓側凝汽器數值為 500Pa/min, 因此判斷所屬系統存在明顯的真空泄漏情況! 汽輪發電機組的泄露不僅大大降低了產能, 而且存在安全隱患, 檢漏就成了必不可少的環節.

通過使用上海伯東德國 Pfeiffer 氦質譜檢漏儀 ASM 340, 利用氦氣作為示蹤氣體, 可以對密閉容器焊縫, 管道法蘭密封面, 閥門, 盤根等負壓位置泄漏進行迅速定位和精確測量, 真空模式下, 對氦氣的最小檢測漏率值可達 5E-13 Pa m3/s. 因為氦氣是一種無毒, 質量輕的惰性氣體, 所以氦氣作為檢漏氣體安全, 可靠, 非常適合發電企業等對現場管控要求較高的生產單位

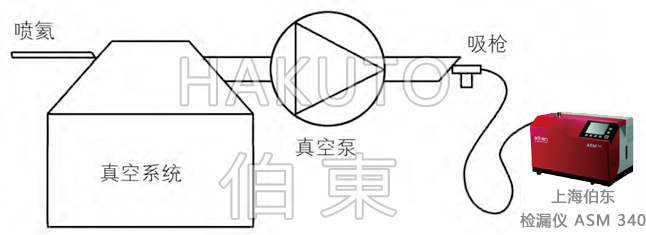

上海伯東電廠凝汽器檢漏方法: 采用真空模式檢漏, 檢漏時將氦質譜檢漏儀的吸槍放置
在真空泵汽水分離器排氣口處, 把氦氣吹撒到真空系統中可能發生泄漏的區域, 氦氣被漏點處負壓吸入系統, 排氣口處的吸槍會吸入部分含有氦氣分子的氣體, 檢漏儀通過分析顯示出檢測到的氦氣分子量. 真空系統中漏點越大, 單位時間內被吸入的氦氣量就越多, 檢漏儀顯示出的氦氣分子量越大, 從而確定真空泄漏點位置和嚴重程度.


上海伯東推薦 Pfeiffer 氦質譜檢漏儀 ASM 340 三種類型可選

型號	ASM 340 WET	ASM 340 D	ASM 340 I
對氦氣的最小檢測漏率, 真空模式	5E-13 Pa m3/s	5E-13 Pa m3/s	5E-13 Pa m3/s
檢測模式	真空模式和吸槍模式	真空模式和吸槍模式	真空模式和吸槍模式
檢測氣體	4He, 3He, H2	4He, 3He, H2	4He, 3He, H2
對氦氣的抽氣速度 l/s	2.5	2.5	2.5
進氣口最大壓力 hPa	25	25	5
前級泵抽速 m3/h	油泵 15	隔膜泵 3.4	不含前級泵
重量 kg	56	45	32

鑒于客戶信息保密, 若您需要進一步的了解電廠凝汽器檢漏, 請參考以下聯絡方式
