上海 HVA 真空閘閥 真空插板閥 71000 系列閱讀數: 11390
HVA 長壽命嚴厲過程真空閘閥 71000 系列
上海伯東美國 HVA 長壽命嚴厲過程真空閘閥 71000 系列是專為最苛刻的真空環境而設計. HVA 真空閘閥 71000 系列由堅固的不繡鋼剛坯在 1100°C, 1x10-6 mbar 條件下加工成形, 真空閘閥兩側密封的門上雙密封設計, 閥門內部幾乎沒有移動部件, 最大限度減少粒子的生成. 免維護設計(不繡鋼波紋管與工藝過程分離). 適用于 MOCVD, ALD, PECVD 等典型的嚴酷的應用.
HVA 長壽命嚴厲過程真空閘閥 71000 系列特性:
易于系統集成, 幾乎滿足所有應用
不繡鋼波紋管與工藝過程分離 - 免維護
真空閘閥堅固的雙重密封設計和低粒子
使用壽命 > 250,000 cycles 啟閉次數
高壓和機械加工的不銹鋼閥體
真空閘閥口徑 DN 50-200 mm
手動或氣動控制
標準法蘭口 KF, ISO, CF, ANSI, JIS 或客戶定制
真空閘閥最大烘烤溫度 250°C
全部美國設計, 制造, 組裝, 原裝進口
HVA 長壽命嚴厲過程真空閘閥 71000 系列參數:
|
閥門材質: |
|
|
- 閥門主體 |
304 不銹鋼 |
|
- 焊接波紋管軸封 |
AM - 350 |
|
閥門密封方式 |
|
|
- 高真空 |
氟橡膠 |
|
真空: |
|
|
- 壓力范圍 |
高真空 1x10-9 mbar |
|
- 漏率 |
< 2x10-9 mbar l/S |
|
- 差壓關閉 |
2 bar (任意位置) |
|
- 開啟前最大壓力 |
≤ 1 bar |
|
烘烤溫度（不含電磁閥）: |
|
|
- 佛橡膠密封 |
150 °c, 可選配置最大 250 °c |
|
- 驅動方式 |
手動 60 °c, 氣動 60 °c |
|
- 氣體 |
80 psig (5.5 bar) |
|
- 電磁 |
4.0 Watts |
|
- 供電 |
120 VAC 50 /60 Hz |
|
- 可選電壓 |
24, 200, 240 VAC 50/60 Hz |
|
- 位置指示器,最大 |
115 VAC |
|
使用壽命: > 250,000 啟閉次數 (具體視實際使用情況決定) |
|
|
公稱通徑: DN 50 - 200 mm |
|

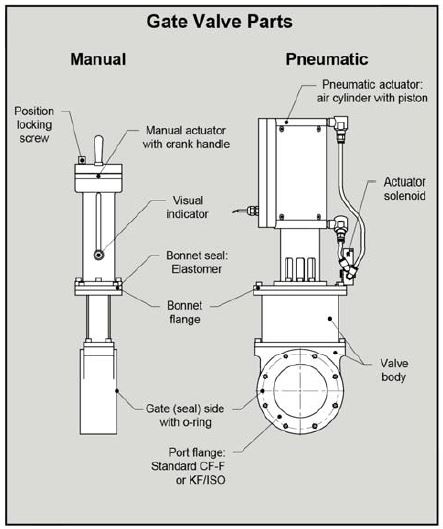

HVA 長壽命嚴厲過程真空閘閥 71000 系列部件圖:
