Aston™ 質譜分析儀應用于沉積和刻蝕 3D NAND 存儲器

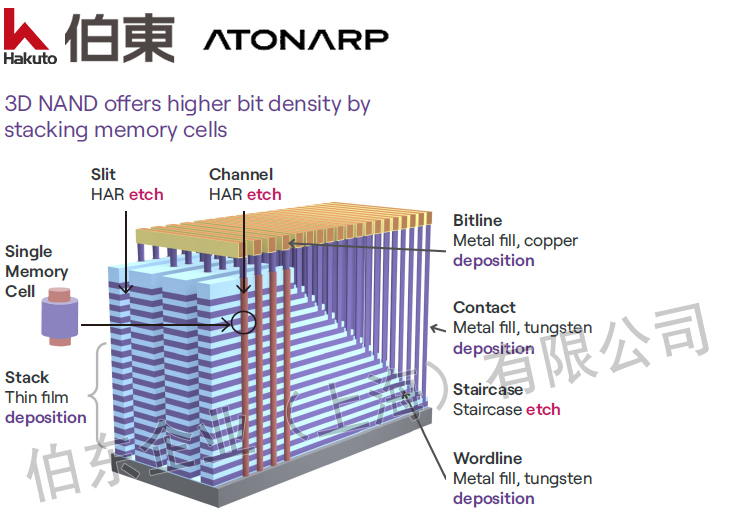

3D NAND 工藝通過堆疊存儲單元, 提供更高的比特密度, 上海伯東日本 Atonarp Aston™ 質譜分析儀適用于先進半導體工藝（如沉積和蝕刻）所需的定量氣體分析. 沉積應用中:  實時過程氣體監控，以驅動自動化工具調整以實現過程控制, 沉積步驟之間的終點檢測, 實現層的化學計量工程; 蝕刻應用中: 以 ppb 為單位測量的工藝氣體和副產品, 啟用端點腔室清潔.


3D NAND 工藝概述

工藝步驟

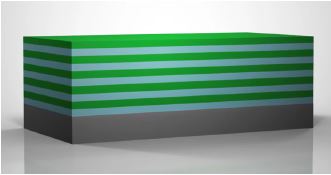

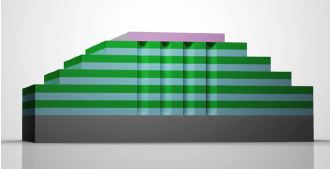

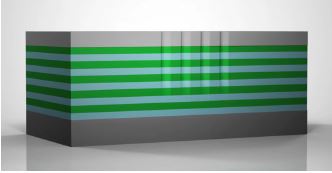

	堆疊沉積: 交替氧化物（藍色）和氮化物（綠色）薄膜沉積（每個堆疊 >200 對）	通道蝕刻: 沉積硬掩模, 形成開口, 高縱橫比通道貫穿所有層（每個晶片>1 萬億個孔）	階梯蝕刻: 字線的接觸焊盤是使用產生階梯結構的受控蝕刻來創建的.
ASTON 優勢	均勻的厚度對電氣性能至關重要. Aston™ 質譜分析儀可實現厚度控制, 層定義和化學計量工程.	高縱橫比通道孔需要從上到下完整且均勻, 沒有彎曲或扭曲. Aston™ 質譜能夠在腔內測量蝕刻反應物.	蝕刻輪廓控制精度（埃）. 蝕刻深度能力（微米）. Aston™ 質譜儀通過動態測量化學物質來實現蝕刻
工藝步驟

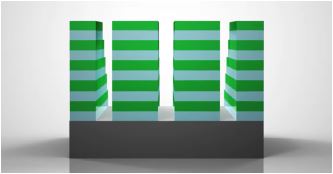

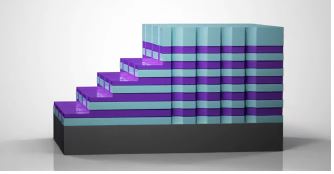

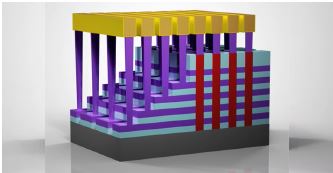

	狹縫蝕刻: 沉積硬掩模層, 形成硬開口圖案, 蝕刻狹縫以分離通道孔列. 這將創建一個存儲單元陣列.	字線沉積: 在一些 3D NAND 方案中, 除去氮化物層, 然后使用由內向外的原子層沉積工藝（紫色）創建鎢字線.	晶圓上最終 3D NAND 結構的橫截面
ASTON優勢	Aston™ 質譜儀通過連續測量反應物來實現蝕刻的均勻性和精度.	除去氮化層并填充鎢. Aston™ 質譜儀實現了分子水平的控制.

來源: Lam Research: 3D NAND - Key Process Steps (2016) url: https://www.youtube.com/watch?v=hglK1cf3meM


Aston™ 質譜儀優勢
ppb 級靈敏度的高速采樣
非常適合高縱橫比的 3D 結構
耐腐蝕性氣體, 堅固緊湊
易于集成到工具平臺中
沉積應用中:  實時過程氣體監控，以驅動自動化工具調整以實現過程控制, 沉積步驟之間的終點檢測, 實現層的化學計量工程
蝕刻應用中: 以 ppb 為單位測量的工藝氣體和副產品, 啟用端點腔室清潔


Atonarp  Aston™ 技術參數

類型	Impact-300	Impact-300DP	Plasma-200	Plasma-200DP	Plasma-300	Plasma-300DP
型號	AST3007	AST3006	AST3005	AST3004	AST3003	AST3002
質量分離	四級桿
真空系統	分子泵	分子泵 隔膜泵	分子泵	分子泵 隔膜泵	分子泵	分子泵 隔膜泵
檢測器	FC /SEM
質量范圍	2-285		2-220		2-285
分辨率	0.8±0.2
檢測限	0.1 PPM
工作溫度	15-35“℃
功率	350 W
重量	15 kg
尺寸	299 x 218 x 331 LxWxH(mm)		400 x 240 x 325 LxWxH(mm)
