上海 模塊化真空計 ModulLine 控制器 TPG 500 / IMG 400閱讀數: 9347
模塊化真空計 ModulLine 控制器 TPG 500 / IMG 400
上海伯東德國 Pfeiffer TPG 500 是一款模塊化和配置廣泛的控制器, 兩個卡槽能最多連接 4臺真空計. 界面接口插槽可選多種. 測量范圍 1X10-11 至 1000 hPa. IMG 400 控制器是 ActiveLine 系列中用于額外連接皮拉尼和電容真空計的. 界面接口插槽多樣化. 測量范圍 2X10-12 至 1100 hPa.
TPG 500 控制器
從大氣壓至1X10-11 hPa 測量范圍
連接皮拉尼真空計 TPR 和冷陰極真空計 IKR
可供全世界范圍內使用的通用電源單元
|
型號 |
使用 |
I/O 接口 |
測量范圍 hPa |
資料下載 |
|
TPG 500 基本單元 |
界面接口擴展板 |
USB, RS-485, 以太網 |
NA |
|
|
TPG 500,PI 300 D |
2X TPR 010 / 018 |
USB, RS-485, 以太網 |
8X10-4 至 1X103 |
|
|
TPG 500,CP 300 C9 |
1X TPR 010 / 018 |
USB, RS-485, 以太網 |
5X10-9 至 1X103 |
|
|
TPG 500, CP 300 C10 |
1 x TPR 010 / 018 |
USB, RS-485, 以太網 |
1X10-10 至 1X103 |
|
|
TPG 500, PI 300 D, CP 300 C9 |
3 x TPR 010 / 018 |
USB, RS-485, 以太網 |
5X10-9 至 1X103 |
|
|
TPG 500, PI 300 D, CP 300 C10 |
3 x TPR 010 / 018 |
USB, RS-485, 以太網 |
1X10-10 至 1X103 |
|
|
TPG 500, 2 x CP 300 C9 |
2 x TPR 010 / 018 |
USB, RS-485, 以太網 |
5X10-9 至 1X103 |
TPG 500 測量板
100米長線纜（CP 300 T11L 至 500 米）
從大氣壓（TPR）到高真空（IKR）的測量
連接皮拉尼真空計表頭和冷陰極真空計表頭
|
型號 |
使用 |
I/O 接口 |
測量范圍 hPa |
資料下載 |
|
CP 300 C9 |
1X TPR 010 /018 |
NA |
5X10-9 至 1X103 |
|
|
CP 300 T11 |
1X TPR 010 /018 |
NA |
1X10-11 至 1X103 |
|
|
CP 300 C10 |
1X TPR 010 /018 |
NA |
1X10-10 至 1X103 |
|
|
CP 300 T11L |
1X TPR 010 /018 |
NA |
1X10-11 至 1X103 |
|
|
PE 300 DC9 |
2X IKR 050 |
NA |
1X10-9 至 5X10-3 |
|
|
PI 300 D |
2X TPR 010 /018 |
NA |
8X10-4 至 1X103 |
|
|
PI 300 DN |
2X TPR 017 |
NA |
8X10-4 至 1X103 |
Interface cards for TPG 500 and TPG 300
串行和現場總線接口
具有不同負載觸點的開關點
|
型號 |
使用 |
I/O 接口 |
測量范圍 hPa |
資料下載 |
|
IF 300 A |
TPG 500 |
RS-232, 5位繼電器 (4.0 A) |
NA |
|
|
IF 300 B |
TPG 500 |
RS-422, 5位繼電器 (1.5 A) |
NA |
|
|
IF 300 C |
TPG 500 |
RS-422, 5位繼電器 (1.5 A) |
NA |
|
|
IF 300 P |
TPG 500 |
Profibus接口，5位繼電器 (4.0 A) |
NA |
接口卡配件
用于制造專用電纜的插頭和電纜
當 TPG 500 | TPG 300 未完全裝載時用于遮蓋空閑插槽的盲板
|
型號 |
使用 |
I/O 接口 |
測量范圍 hPa |
資料下載 |
|
空白盲板, 通信板位用 |
于遮蓋空閑插 |
NA |
NA |
|
|
D-sub 插頭, 母頭 |
IF 300 A |
RS-232 |
NA |
|
|
D-sub 插頭, 母頭 |
IF 300 A | IF 300C |
適用繼電器輸出 |
NA |
|
|
測板位盲板 |
于遮蓋空閑插 |
|
NA |
|
|
繼電器連接器, 整套 |
IF 300 B |
適用 4A 繼電器 |
NA |
|
|
接口電纜 0.4m |
IF 300 B |
RS-232 |
NA |

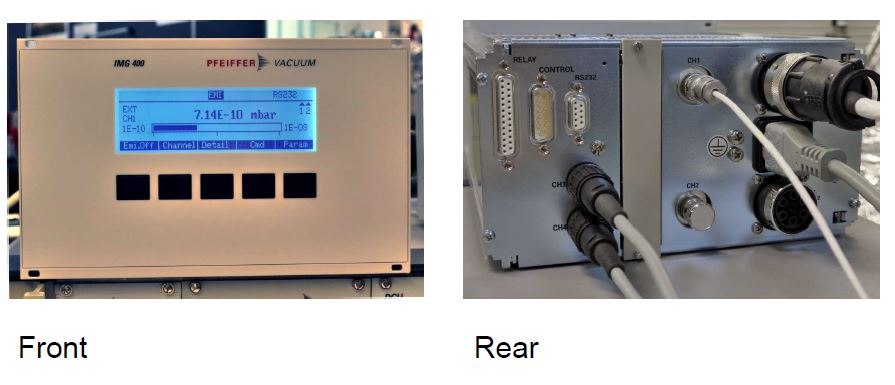

IMG 400 ModulLine 控制器
連接電離真空規 IMR 420 和電離真空計 IMR 430
此外, ActiveLine 皮拉尼真空計(TPR 270/271/280/281)和電容真空計 (CMR 36x) 可連接
全球統一的供電單元
從大氣壓至 2X10-12 hPa 測量范圍
Pfeiffer 模塊化真空計顯示控制器 IMG 400 技術參數：
|
顯示率 |
4 Hz |
|
適用真空計型號 |
IMR 420,IMR 430,TPR 270,TPR 280,CMR 36x |
|
Interfaces |
RS-232 |
|
電源要求:頻率范圍 |
47 – 63 Hz |
|
電源要求: 功率 |
300 W |
|
電源要求: 電壓 |
90 – 264 V AC |
|
測量范圍最大 |
1.1 X 103 hPa |
|
測量范圍最小 |
2 X 10-12 hPa |
|
輸出信號 |
0-10V |
|
保護等級 |
IP20 |
|
開關點：切換觸點，無電位 |
2 Stück |
|
操作溫度 |
5 – 45 °C |
|
重量 |
3kg |
可選繼電器接口卡 IF 400 P , Profibus Interface,
額外5繼電器
|
Interfaces |
Profibus DP |
|
Set point: Changeover contact, potential-free |
5 Stück |
|
適用于 |
IMG 400 |
|
重量 |
0.16kg |
